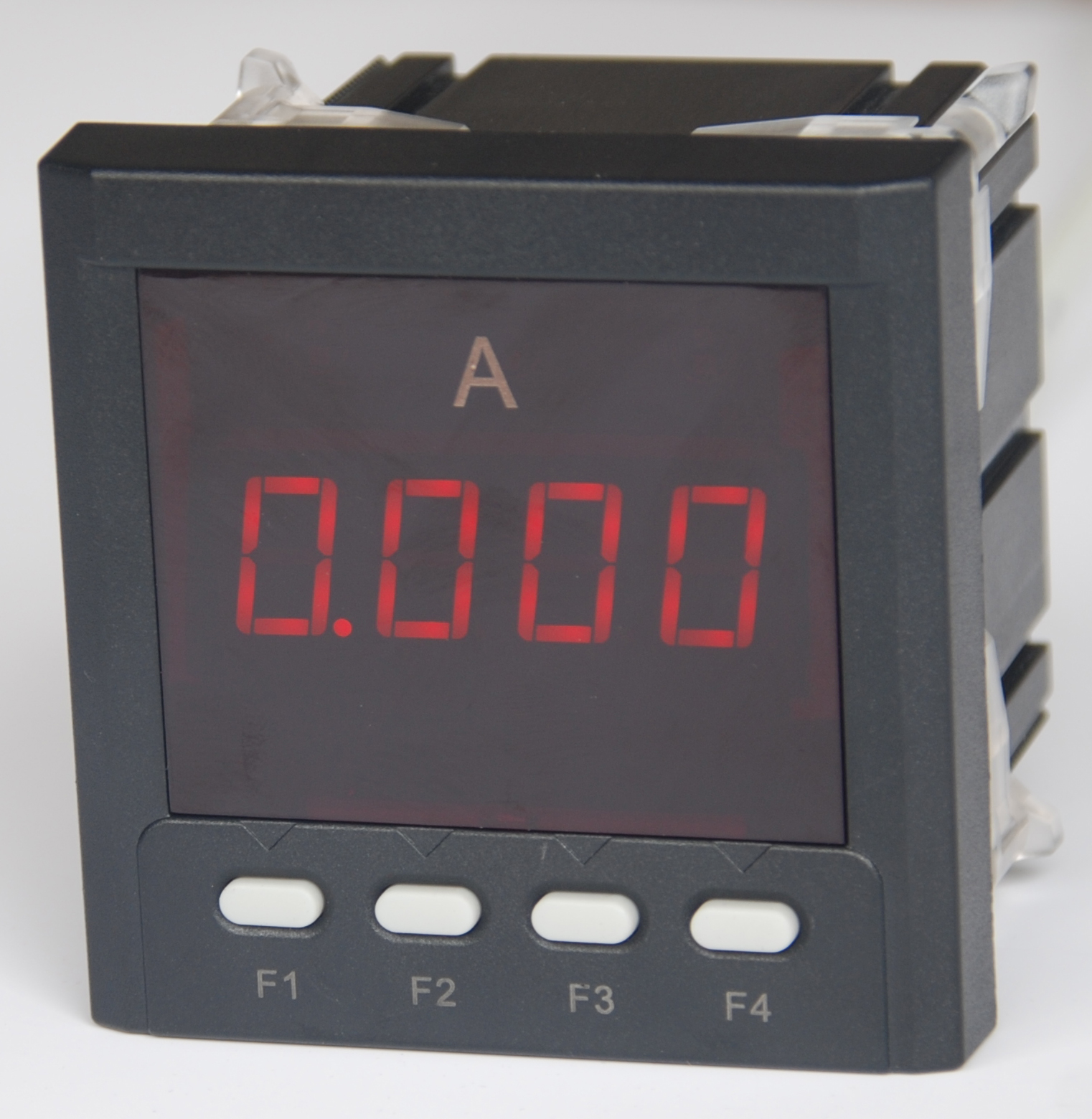

KY510系列單相電力智能儀表

一、概述

KY510系列單相電力智能儀表可對電網中的單相電壓、電流、頻率的電參數測量和顯示，采用LED方式顯示，具有4~20mA或0~5V模擬信號輸出，RS-485數字接口等功能。該系列采用單片機+高速AD轉換器設計，互感器隔離輸入，比傳統的單相電流電壓及頻率表顯示更精確，可靠性更高，抗干擾能力更強等，產品符合國際DLT721-2000、IEC6100-4。具有以下特點：

1、 量程自動轉換，具備0.000-9999之間自動切換。

2、 單片機設計，隔離式輸入，穩定性更高，抗干擾能力更強。

3、 高精度采樣，真有效值測量，精度高達0.2級。

4、 具有模擬信號輸出，4~20mA或0~5V （選配）

5、 具有RS-485數字接口（選配）

二、技術指標

		指標
精度等級		顯示精度：0.5%   0.2級；變送精度：0.5級
顯示		四位LED
輸入	標稱輸入	電流：AC1A  AC5A  DC20mA， 電壓：AC100V  AC220V  AC380V  DC75mV
	過量程	持續：1.2倍，瞬時：電流10倍（5秒）、電壓2倍（10秒）
	頻率	50/60HZ±10%
電源	輔助強度	AC220V,  AC/DC85~265V
	功耗	＜2VA
隔離耐壓		電源與輸入、變送輸出、通訊接口為AC2KV；
		變送輸出與通訊接口間為AC1KV
快速脈沖群抗擾度		IEC61000-4-4，Level4
靜電抗擾度		IEC61000-4-2，Level3
絕緣電阻		＞50MΩ
平均無故障工作時間		大于50000h
工作條件		環境溫度：-10至55℃　相對溫度小于93%   海拔低于2500米
		無腐蝕氣體場所
儲存環境		-20~75℃
模擬量		DC4~20mA電流輸出時負載＜510Ω，DC0~5V電壓輸出時負載＞100KΩ
數字量		RS-485接口，MODBUS-RTU協議，波特率默認9600（可選4800）bps
外形尺寸		96×48×80        72×72×74          96×96×74
開孔尺寸		90×44            66.5×66.5           90×90

三、選型說明

KY510-□□□

增加功能：B-普通不增加其它功能   M-模擬量4~20mA輸出

          T-數字量RS-485接口

選擇類別：I-電流  U-電壓     P-頻率

標稱輸入：4-交流信號輸入  5-直流信號輸入

型號代碼：單相數顯可編程變送儀表

四、外觀尺寸
