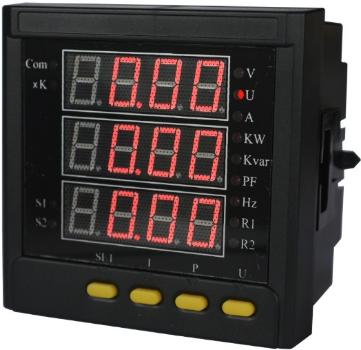

三相電力參數測量?jī)x(多功能電力儀表)
一、概述
三相電力參數測量?jī)x(多功能電力儀表)是一種簡單可靠的測控裝置，具有數據采集和控制功能。可廣泛應用于電力系統、智能樓宇、監控系統、低壓配電等自動化領域。
三相電力參數測量?jī)x(多功能電力儀表)適用于低壓和高壓系統。
提供全方位的測量功能，如相電壓、線電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度、無功電度等電參數，可以充分滿足低壓或者高壓三相電力網絡中電氣監控的要求。還具有很強的擴展功能，如監視開關狀態的兩路開關量輸入、兩路脈沖輸出、控制開關動作的兩路繼電器報警輸出、兩路4-20mA模擬量變送輸出，以及通過RS485/MODBUS通訊，對儀表進行組網管理。用戶可以方便的通過對繼電器輸出或者模擬量輸出進行編程，實現自動控制。
二、功能介紹
電壓
在測量電壓低于300V（相電壓）/520V（線電壓）的時候可以直接接入而不需要外接PT，否則，必須外接PT。當采用外部PT時，應當注意PT的線性度和精度等級，否則會影響儀表的整體測量精度。
電壓測量通道的過載能力一般為額定測量電壓的1.2倍。用戶在進行設計時應當注意這點，防止內部測量回路出現飽和，造成測量不準確。額定的最大測量量程為999，999V。
電流
通常情況下，都必須采用CT才可以進行電流測量。CT的次級額定輸出需要符合額定電流輸入要求。當采用外部CT時，接線時應當防止開路，否則會在初級勵磁作用下在次級產生較高電壓，造成人員傷亡或設備損壞。
電流測量通道的過載能力一般為額定測量電流的1.2倍。用戶在進行設計時應當注意這點，防止內部測量回路出現飽和，造成測量不準確。額定的最大測量量程為49，999A。
有功功率
計算三相有功功率Pa，Pb，Pc以及總和，有符號位。
無功功率
計算三相無功功率Qa，Qb，Qc以及總和，有符號位。
功率因數
可以測量各相功率因數以及總功率因數，測量范圍從-1.000 ～ +1.000
頻率
工作于不同測量模式時，頻率測量的采集通道是不相同的。本儀表是通過A相電壓通道測量頻率。
電度
可以統計相關的功率電度參數，根據功率的方向性，可以分別計算輸入電度、輸出電度以及凈值。
電度采用累加的方式計算，除非用戶強制清零，否則自初次上電開始就開始累加，直至計滿翻轉，重新累加。電度最大值為999，999，999kWh或kVarh。
通過累加有功功率，分別計算出輸入有功電度和輸出有功電度。
通過累加無功功率，分別計算出輸入無功電度和輸出無功電度。
用戶可以通過本地顯示單元，或者通過通訊口在遠程進行電度清零。
脈沖輸出
提供兩個固態繼電器輸出。一個用于KWH(有功電度)；另一個用于KVARH（無功電度）
電能總脈沖=實際脈沖計數值*CT變比值*PT變比值
（實際計數脈沖數值為二次檢測計算值）
開關量輸
提供兩路的外部有源節點輸入，適用于監測斷路器位置信號、刀閘位置信號等狀態信息。
繼電器輸出
提供了兩路繼電器輸出端口。繼電器規格是250Vac/5A，30Vdc/5A。
模擬量輸出
提供了兩路模擬量輸出端口。模擬量輸出～20mA信號，對應的為二次測值。
通過面板或通訊可以修改參數設置
通訊
實際現場中，為了防止信號反射通常會在RS-485網絡末端并聯上一個大約120歐姆的電阻以進行信號匹配，這點值得用戶注意。
三、外形和安裝開孔尺寸
1.2接線端子定義
|
編號
|
代號
|
定義
|
|
編號
|
代號
|
定義
|
|
1
|
R2
|
繼電器輸出2
|
|
15
|
N/-
|
工作電源輸入
AC/DC 85~265V
|
|
2
|
R1
|
繼電器輸出1
|
|
16
|
L/+
|
|
3
|
C
|
繼電器公共端
|
|
17
|
V1
|
電壓輸入A
|
|
4
|
kWH
|
有功電能脈沖輸出
|
|
18
|
|
|
|
5
|
kVARH
|
無功電能脈沖輸出
|
|
19
|
V2
|
電壓輸入B
|
|
6
|
C
|
脈沖輸出公共端
|
|
20
|
|
|
|
7
|
S2
|
開關量輸入2
|
|
21
|
V3
|
電壓輸入C
|
|
8
|
S1
|
開關量輸入1
|
|
22
|
VN
|
電壓輸入N
|
|
9
|
C
|
開關量公共端
|
|
23
|
L1+
|
電流輸入A+
|
|
10
|
—
|
RS 485 —
|
|
24
|
L1-
|
電流輸入A-
|
|
11
|
+
|
RS 485 +
|
|
25
|
L2+
|
電流輸入B+
|
|
12
|
C
|
4~20mA輸出公共端
|
|
26
|
L2-
|
電流輸入B-
|
|
13
|
AO1
|
4~20mA輸出1
|
|
27
|
L3+
|
電流輸入C+
|
|
14
|
AO2
|
4~20mA輸出2
|
|
28
|
L3-
|
電流輸入C-
|
2.2接線
注 意：
用戶在接線時，應當注意電壓、電流的相序?qū)?yīng)關系，否則會造成功率計算數據錯誤；而且，應當注意CT的同名端接線關系，否則會造成功率計算數據為負值。
支持多種測量接線模式，以下分別用圖示的方法進行說明。
測量電壓小于300V（相）/520V（線），三相四線系統，無PT，3CT |
